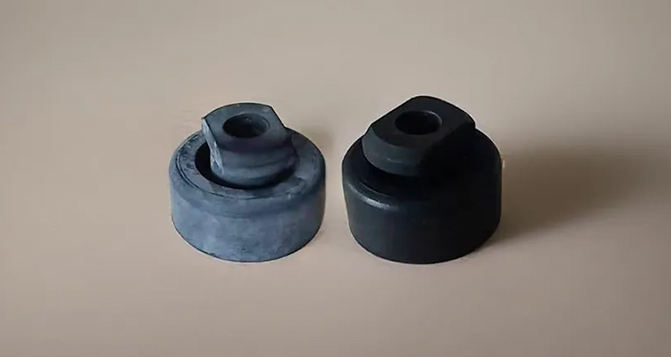

橡膠制品的噴霜發(fā)白現(xiàn)象，作為一種常見(jiàn)且復(fù)雜的質(zhì)量難題，其實(shí)質(zhì)在于橡膠內(nèi)部的助劑或其他配方組分向制品表面遷移并析出。這一現(xiàn)象不僅損害了制品的外觀美感，還可能對(duì)其物理性能和使用壽命造成不利影響。為了深入探究噴霜的機(jī)理并找到有效的解決方案，本文將從橡膠材料的特性、配方設(shè)計(jì)、生產(chǎn)工藝以及儲(chǔ)存條件等多個(gè)維度進(jìn)行剖析，并結(jié)合具體數(shù)據(jù)來(lái)闡述這一問(wèn)題。橡膠密封圈公司



一、橡膠制品噴霜的主要類型及其成因分析



噴霜現(xiàn)象的形成原因復(fù)雜多樣，但可以根據(jù)析出的物質(zhì)類型進(jìn)行歸類，并結(jié)合相關(guān)數(shù)據(jù)進(jìn)一步探討其背后的原因：



硫化劑噴霜



硫化劑是橡膠硫化過(guò)程中的關(guān)鍵成分，但當(dāng)其用量超出橡膠基體的溶解度時(shí)，便可能發(fā)生析出。平面密封橡膠硅膠材料



以天然橡膠（NR）為例，硫磺的溶解度約為2-3 phr（每百份橡膠重量的配比單位）。若硫磺添加量超過(guò)此范圍，未反應(yīng)的硫磺便容易析出。橡膠機(jī)械產(chǎn)品



數(shù)據(jù)分析顯示，當(dāng)硫磺用量達(dá)到4 phr時(shí)，噴霜率高達(dá)25%；而將其減少至2 phr后，噴霜率則下降至5%以下。橡膠耐油密封圈



成因主要包括硫化劑用量過(guò)多、分散性差導(dǎo)致局部濃度過(guò)高，以及硫化溫度不足使得部分硫化劑未參與反應(yīng)而析出。天然橡膠墊圈



增塑劑噴霜



增塑劑如石蠟油、DOP（鄰苯二甲酸二辛酯）等，用于提升橡膠的柔韌性和加工性能，但其遷移性強(qiáng)，易導(dǎo)致噴霜。



低分子量增塑劑的遷移速率較高，而高分子量增塑劑的遷移速率則相對(duì)較低。廚房衛(wèi)浴電器橡膠硅膠配件價(jià)格



數(shù)據(jù)分析表明，當(dāng)增塑劑用量超過(guò)橡膠的吸收限度（通常為10-15 phr）時(shí)，噴霜風(fēng)險(xiǎn)顯著增加。



高溫環(huán)境下，低分子量增塑劑的遷移速率更快，加劇了噴霜現(xiàn)象。東莞新能源產(chǎn)業(yè)橡膠硅膠配件定制生產(chǎn)廠家



防老劑噴霜



防老劑主要用于抑制橡膠的氧化和臭氧老化，但部分防老劑易遷移至橡膠表面。



以IPPD（N-異丙基-N'-苯基對(duì)苯二胺）為例，其在丁腈橡膠（NBR）中的溶解度有限。當(dāng)添加量超過(guò)溶解度時(shí)，便可能發(fā)生噴霜。廚房電器硅橡膠制品



成因包括防老劑用量過(guò)多以及儲(chǔ)存條件（如高溫、陽(yáng)光直射）加速其遷移。



蠟噴霜



保護(hù)蠟如微晶蠟等，用于防止橡膠制品老化，但在儲(chǔ)存或使用過(guò)程中易形成蠟?zāi)ぁ?/p>

蠟的析出溫度較低，當(dāng)環(huán)境溫度高于析出起始溫度時(shí)，蠟的析出速率會(huì)顯著增加。



數(shù)據(jù)分析顯示，在高溫儲(chǔ)存條件下，噴霜率遠(yuǎn)高于室溫儲(chǔ)存條件。硅橡膠廚房電器



二、影響噴霜現(xiàn)象的關(guān)鍵因素



配方設(shè)計(jì)



橡膠配方中低分子量物質(zhì)的過(guò)量使用或與基體相容性差是導(dǎo)致噴霜的主要原因。



數(shù)據(jù)分析表明，硫化劑、增塑劑等助劑的用量與噴霜面積呈正相關(guān)關(guān)系。



生產(chǎn)工藝



不完善的混煉和硫化工藝會(huì)加劇噴霜現(xiàn)象。新能源汽車橡膠密封墊



混煉溫度不足或混煉時(shí)間過(guò)短易導(dǎo)致助劑分散不均；硫化溫度偏低或硫化時(shí)間不足則可能導(dǎo)致未反應(yīng)的硫化劑析出。



儲(chǔ)存環(huán)境



環(huán)境溫度、濕度及光照條件對(duì)噴霜有顯著影響。



高溫、高濕及陽(yáng)光直射等惡劣儲(chǔ)存條件會(huì)加速助劑的遷移和析出。橡膠材料產(chǎn)品



三、解決噴霜問(wèn)題的具體策略



配方優(yōu)化



控制助劑用量：將硫化劑、增塑劑等助劑的用量控制在合理范圍內(nèi)，避免過(guò)量使用。



選用低遷移性材料：選擇高分子量、低遷移性的增塑劑和防老劑，以減少噴霜風(fēng)險(xiǎn)。



改用相容性更好的助劑：選用與橡膠基體相容性更好的助劑，以提高其在橡膠中的穩(wěn)定性。



生產(chǎn)工藝改進(jìn)



優(yōu)化混煉工藝：提高混煉溫度并延長(zhǎng)混煉時(shí)間，確保助劑在橡膠中均勻分散。



改進(jìn)硫化工藝：優(yōu)化硫化條件，如采用分步硫化工藝等，以減少硫化劑的富集和析出。



填料處理：使用表面處理過(guò)的填料，提高其與橡膠的相容性，避免填料析出導(dǎo)致噴霜。



使用抗噴霜助劑



添加抗噴霜?jiǎng)涸谙鹉z配方中添加適量的抗噴霜?jiǎng)?，以提高助劑在橡膠中的溶解性和穩(wěn)定性。

數(shù)據(jù)分析顯示，添加抗噴霜?jiǎng)┖螅瑖娝娣e顯著減少。新能源電池橡膠密封



改善儲(chǔ)存和包裝條件



避免高溫儲(chǔ)存：將橡膠制品存放在陰涼干燥的環(huán)境中，避免高溫導(dǎo)致助劑遷移和析出。



使用防潮包裝：采用防潮包裝材料，減少濕度對(duì)橡膠制品的影響。



改進(jìn)包裝方式：采用氣密性更強(qiáng)的包裝材料，避免橡膠制品與空氣和紫外線直接接觸。



表面處理技術(shù)



對(duì)已發(fā)生噴霜的制品進(jìn)行清洗或噴涂涂層等處理，以去除表面的析出物并防止進(jìn)一步析出。汽車連接器硅橡膠密封



綜上所述，橡膠制品的噴霜現(xiàn)象是由配方設(shè)計(jì)、生產(chǎn)工藝和儲(chǔ)存環(huán)境等多方面因素共同作用的結(jié)果。通過(guò)合理控制助劑用量、選用低遷移性材料、優(yōu)化生產(chǎn)工藝、改善儲(chǔ)存條件以及采用表面處理技術(shù)等措施，可以有效減少噴霜現(xiàn)象的發(fā)生，提升橡膠制品的性能和外觀質(zhì)量。



特別聲明：內(nèi)容來(lái)源 橡膠網(wǎng) 僅供參考，以傳遞更多信息而不是盈利。版權(quán)屬于原作者。如有侵權(quán)，請(qǐng)聯(lián)系刪除。
